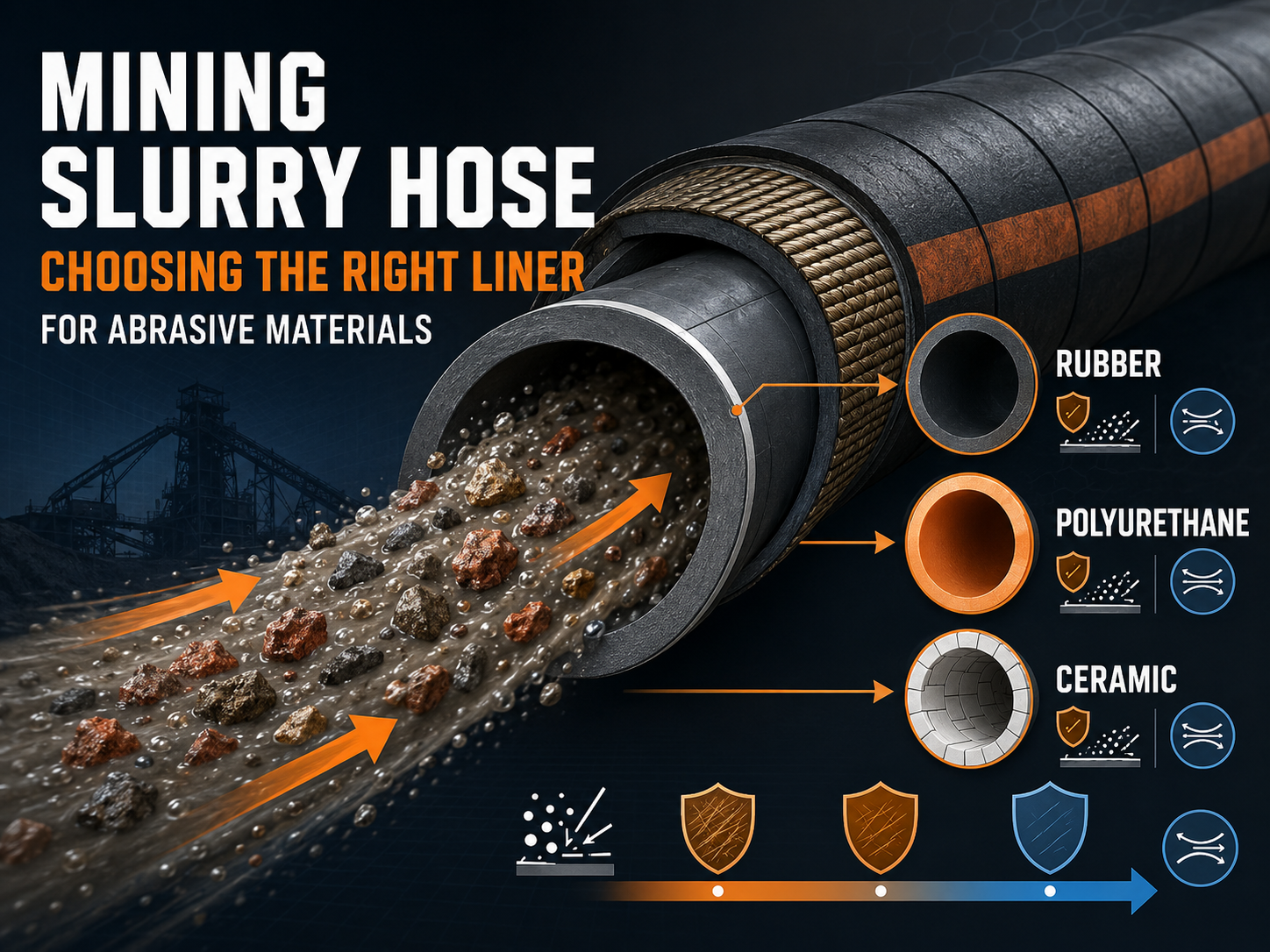

Mangueira de polpa de mineração: como escolher o revestimento certo para materiais abrasivos

Uma mangueira de polpa de mineração pode ter o diâmetro e a classificação de pressão corretos, mas ainda assim se desgastar rapidamente se seu revestimento não for adequado para o material transportado. O revestimento é o primeiro componente exposto a partículas abrasivas, fricção de deslizamento, impacto, ataque químico e mudanças na direção do fluxo.

Escolher o liner correto, portanto, exige mais do que selecionar o material com a maior resistência à abrasão anunciada. O tamanho das partículas, a dureza, o formato, a concentração de sólidos, a velocidade, a temperatura, a exposição a produtos químicos, o movimento da mangueira e o layout da instalação influenciam o desempenho do revestimento.

Este guia explica como avaliar as condições da polpa, comparar opções de revestimento comuns e selecionar um revestimento de mangueira para polpa de mineração que equilibre resistência ao desgaste, flexibilidade, compatibilidade química e requisitos de serviço. Para obter informações básicas, veja o que é uma mangueira de mineração.

Principais conclusões

• Não existe um único material de revestimento adequado para cada pasta abrasiva.

• A abrasão por deslizamento fino e o desgaste por impacto grosseiro exigem diferentes prioridades de materiais.

• A borracha natural é frequentemente adequada para pastas abrasivas úmidas, onde a flexibilidade e a resistência ao impacto são importantes.

• Os compostos de borracha sintética devem ser selecionados de acordo com os requisitos químicos, de óleo, de temperatura e de operação.

• O poliuretano pode ser adequado para certas aplicações de partículas finas e abrasão por deslizamento, mas o grau específico deve ser verificado.

• Mangueiras revestidas de cerâmica são soluções especializadas para zonas de desgaste severo e exigem verificações cuidadosas de flexibilidade, impacto e flexão.

• A espessura do revestimento, o diâmetro interno real, a classificação de pressão, a resistência ao vácuo e o projeto do acoplamento devem ser considerados em conjunto.

• A melhor seleção é baseada em dados reais de polpa e histórico operacional, em vez de uma preferência geral de material.

O que um revestimento de mangueira de lama faz?

O revestimento é a camada interna da mangueira que entra em contato com a lama. Suas principais funções são:

• Resiste à abrasão de partículas sólidas

• Reduza o atrito à medida que a lama se move através da mangueira

• Proteja as camadas de reforço da exposição

• Mantenha uma passagem de fluxo suave

• Tolerar as condições químicas e de temperatura da mídia

• Apoie a mangueira durante pressão, movimento e flexão

A tampa externa protege a mangueira contra abrasão externa, intempéries, impacto e exposição ambiental. Não pode compensar um revestimento incompatível com a pasta transportada.

Um revestimento de mangueira pode desgastar-se através de vários mecanismos ao mesmo tempo. As partículas podem deslizar ao longo do revestimento, atingir as curvas, cortar a superfície ou criar turbulência ao redor dos acoplamentos e redutores. O material correto deve corresponder ao mecanismo de desgaste dominante na aplicação.

Identifique o tipo de abrasão

Antes de comparar os materiais do revestimento, determine como a lama está danificando a mangueira.

Abrasão Deslizante

A abrasão deslizante ocorre quando as partículas se movem continuamente ao longo da superfície do revestimento. É comum em longos trechos retos que transportam lama mineral, areia, rejeitos ou outros sólidos suspensos na água.

Geralmente é preferido um revestimento liso e resistente ao desgaste, com boa resistência à perda de superfície. Partículas finas ainda podem causar desgaste significativo quando a velocidade do fluxo e as horas de operação são altas.

Desgaste por Impacto

O desgaste por impacto ocorre quando as partículas atingem o revestimento, em vez de simplesmente deslizarem sobre ele. É mais provável em:

• Cotovelos e curvas de mangueira

• Pontos de descarga da bomba

• Quedas verticais

• Transições de entrada

• Mudanças repentinas na direção do fluxo

• Áreas onde partículas grossas se depositam e são reaceleradas

Um revestimento que possa absorver impactos repetidos sem rachar ou separar pode ter melhor desempenho do que um selecionado apenas para abrasão por deslizamento.

Corte e Goivagem

Partículas grandes, pontiagudas ou angulares podem cortar o revestimento. Este tipo de desgaste pode ser mais severo do que a abrasão comum de partículas finas.

A seleção deve considerar o formato e a dureza das partículas, não apenas a porcentagem de sólidos. Minério de ferro grosso, rocha britada e partículas minerais pontiagudas podem exigir uma camada de desgaste mais espessa ou especialmente reforçada.

Abrasão e Corrosão Combinadas

Algumas lamas causam desgaste mecânico e ataque químico. Ácidos, álcalis, sais, óleos, produtos químicos de flotação e aditivos de processo podem alterar o desempenho do composto do liner.

Nessas aplicações, um material com excelente resistência à abrasão ainda pode falhar prematuramente se inchar, endurecer, amolecer ou perder adesão devido à exposição química.

Colete as informações da pasta

Um revestimento deve ser selecionado a partir do perfil operacional real. Informações importantes incluem:

Se possível, registre as condições no local da mangueira em vez de confiar apenas nos dados gerais da planta. A lama pode mudar entre a bomba, a tubulação, o ciclone, o ponto de descarga e a área de rejeitos.

Compare materiais de revestimento comuns

Borracha Natural Resistente à Abrasão

A borracha natural é amplamente utilizada para lama abrasiva úmida porque combina flexibilidade, resiliência, absorção de impacto e resistência à abrasão.

Pode ser uma opção forte para:

• Pasta mineral

• Misturas de areia e cascalho

• Rejeitos

• Pasta de preparação de carvão

• Sólidos abrasivos úmidos

• Aplicações que requerem movimentação frequente

A borracha natural não é automaticamente adequada para todas as condições químicas ou de temperatura. Óleos, solventes, altas temperaturas e certos produtos químicos de processo podem exigir outro composto ou uma borracha especialmente formulada.

Quando a pasta é principalmente à base de água e abrasiva, um revestimento de borracha natural de alta qualidade pode fornecer um bom equilíbrio entre vida útil e flexibilidade.

Borracha Sintética Específica da Aplicação

Compostos de borracha sintética como SBR, NBR ou EPDM podem ser selecionados quando a aplicação requer propriedades que a borracha natural padrão não pode fornecer.

Dependendo do composto, a borracha sintética pode ser usada para melhorar a resistência a:

• Óleos e hidrocarbonetos

• Produtos Químicos

• Aquecer

• Intemperismo

• Ozônio

• Fluidos de processo específicos

O termo “borracha sintética” é amplo. Diferentes compostos têm diferentes resistências e limitações, portanto os dados exatos do material e da compatibilidade devem ser confirmados com o fabricante da mangueira.

Não selecione um revestimento de borracha sintética simplesmente porque ele é descrito como resistente a produtos químicos. O fornecedor deve avaliar o tipo real de produto químico, concentração, temperatura e tempo de exposição.

Poliuretano

O poliuretano pode ser considerado para algumas aplicações de lama de partículas finas onde a abrasão por deslizamento e uma superfície interna lisa são importantes.

As vantagens potenciais podem incluir:

• Superfície de fluxo de baixo atrito

• Boa resistência a certos tipos de desgaste por deslizamento

• Desempenho útil com partículas abrasivas finas

• Disponibilidade em diferentes graus de dureza

No entanto, o desempenho do poliuretano depende muito da formulação. Temperatura, hidrólise, exposição química, tamanho de partícula, condições de impacto e flexibilidade necessária devem ser verificados.

Um liner de poliuretano pode não ser a melhor escolha para todas as aplicações de lama grossa ou de alto impacto. Obtenha dados de testes específicos da classe em vez de comparar poliuretano e borracha apenas pelos nomes gerais dos materiais.

Mangueira reforçada com cerâmica ou revestida com cerâmica

A mangueira revestida de cerâmica foi projetada para condições de desgaste particularmente severas. Normalmente combina uma estrutura de borracha flexível com ladrilhos cerâmicos ou seções cerâmicas posicionadas ao longo do caminho do fluxo de material.

Pode ser considerado para:

• Minerais altamente abrasivos

• Partículas grossas e duras

• Cotovelos e curvas de alto desgaste

• Linhas de descarga de ciclone

• Seções de rejeitos e processamento mineral

• Locais onde a substituição frequente da mangueira causa tempo de inatividade significativo

O revestimento cerâmico pode proporcionar uma resistência ao desgaste muito elevada, mas é uma construção especializada. Verificações importantes incluem:

• Raio mínimo de curvatura

• Frequência de flexão

• Condições de impacto

• Peso da mangueira

• Espaço de instalação

• Requisitos de vácuo ou sucção

• Projeto de ladrilho ou forro

• Método de conexão e suporte

Uma mangueira revestida de cerâmica não deve ser selecionada apenas porque a lama é abrasiva. Se a mangueira precisar flexionar com frequência ou absorver movimentos significativos, a construção deverá ser projetada especificamente para essa função.

Combine o revestimento com a aplicação

O guia a seguir pode ajudar em uma comparação inicial:

Estes são pontos de partida, não especificações finais. Um material que funciona bem em uma planta pode produzir um resultado diferente em outra devido a mudanças no tamanho das partículas, velocidade, química ou roteamento.

Considere a espessura do revestimento e o diâmetro interno real

Um revestimento mais grosso pode proporcionar maior tolerância ao desgaste, mas também reduz o diâmetro interno da mangueira. Isso pode afetar:

• Velocidade de fluxo

• Perda de pressão

• Requisitos de energia da bomba

• Transporte de sólidos

• Liquidação de risco

• Dimensões de acoplamento

O diâmetro interno real deve ser confirmado a partir dos dados técnicos e utilizado em cálculos hidráulicos. O tamanho nominal da mangueira por si só pode não refletir o furo acabado após a formação do revestimento e do reforço.

Um revestimento muito fino pode desgastar-se rapidamente. Um revestimento desnecessariamente espesso pode aumentar o peso e reduzir a área de fluxo disponível. A espessura correta deve ser baseada na taxa de desgaste esperada, no intervalo de manutenção necessário, na pressão operacional e no espaço disponível.

Por esse motivo, a seleção do revestimento deve ser coordenada com o processo mais amplo de seleção do conjunto de mangueiras de mineração.

Use diferentes soluções de revestimento em diferentes zonas de mangueira

Uma linha de polpa completa não apresenta necessariamente as mesmas condições de desgaste ao longo de todo o seu comprimento.

Por exemplo:

• Uma seção reta horizontal pode sofrer principalmente abrasão por deslizamento.

• Uma curva pode sofrer impacto e turbulência.

• Um redutor pode experimentar aumento da velocidade local.

• A saída da bomba pode sofrer pulsação de pressão e aceleração de partículas.

• Uma seção vertical pode sofrer assentamento durante o desligamento.

• Uma seção de descarga pode sofrer abrasão e movimentos externos.

Usar a mesma construção de revestimento em todos os lugares pode ser conveniente, mas nem sempre é a abordagem mais econômica. Um projeto baseado em zona pode usar uma mangueira de borracha padrão resistente à abrasão em seções normais e uma mangueira reforçada mais durável ou revestida de cerâmica em locais de alto desgaste.

Esta abordagem pode reduzir custos desnecessários e evitar o uso de uma construção pesada ou rígida onde a flexibilidade é mais importante.

Verifique toda a mangueira, não apenas o revestimento

O revestimento é importante, mas não determina o desempenho completo do conjunto da mangueira.

Confirme também:

Classificação de pressão

A mangueira deve suportar a pressão normal de trabalho, oscilações da bomba, pulsação e condições de desligamento. A montagem completa é limitada pelo seu componente de classificação mais baixa.

Reforço

O reforço deve suportar os requisitos de pressão e movimento da aplicação. Um revestimento altamente resistente ao desgaste não pode compensar o reforço de pressão inadequado.

Flexibilidade e raio de curvatura

A mangueira deve manter o raio de curvatura necessário sem dobrar, achatar ou danificar o revestimento. As construções cerâmicas podem ter limites de flexibilidade diferentes das mangueiras de borracha convencionais.

Resistência ao Vácuo

A classificação da mangueira de descarga não a torna automaticamente adequada para serviço de sucção. A resistência ao vácuo, a proteção contra colapso e as condições de entrada da bomba devem ser avaliadas separadamente.

Acoplamentos e Flanges

O acoplamento deve corresponder às dimensões reais da mangueira, construção do revestimento, pressão, meio e método de fixação. A área de conexão não deve se tornar um ponto de alto desgaste ou tensão não intencional.

Cobertura Externa

Os locais de mineração podem expor a mangueira a rochas, estruturas de aço, lama, luz solar e arrasto. A cobertura externa deve ser adequada ao ambiente externo mesmo quando o revestimento interno for selecionado corretamente.

Peça evidências baseadas em aplicativos

Ao comparar duas opções de transporte marítimo, solicite informações relacionadas ao imposto real, em vez de confiar apenas em descrições gerais de marketing.

Informações úteis incluem:

• Tipo de pasta recomendado

• Tamanho de partícula e faixa de dureza

• Método de teste de abrasão ou desgaste

• Material e espessura do revestimento

• Temperatura máxima contínua

• Compatibilidade química

• Pressão de trabalho e classificação de vácuo

• Raio mínimo de curvatura

• Flexibilizando limitações

• Velocidade de fluxo recomendada

• Compatibilidade de acoplamento

• Critérios de inspeção e substituição

• Experiência anterior em serviços em aplicações similares

Se uma mangueira existente falhar, forneça fotografias e informações operacionais. O padrão de desgaste pode ajudar a identificar se o problema foi causado por abrasão por deslizamento, impacto, ataque químico, velocidade excessiva, assentamento, flexão ou instalação.

As reivindicações de vida útil também devem ser comparadas cuidadosamente. A vida útil declarada de uma aplicação não pode ser tratada como um intervalo garantido para outra mina ou linha de processo.

Erros comuns na seleção do liner

Conclusão

A escolha do revestimento correto da mangueira de polpa de mineração começa com a compreensão do mecanismo abrasivo real. Abrasão por deslizamento fino, impacto grosseiro, corte de partículas afiadas, exposição a produtos químicos e flexão frequente impõem diferentes demandas ao revestimento.

A borracha natural pode fornecer um forte equilíbrio entre resistência à abrasão úmida, flexibilidade e absorção de impacto. A borracha sintética pode ser preferível quando óleo, produtos químicos, temperatura ou exposição ambiental são importantes. Construções revestidas de poliuretano e cerâmica podem ser consideradas para condições específicas de desgaste, mas sua adequação depende da formulação, geometria, movimento e dados de aplicação.

A seleção mais confiável avalia o revestimento juntamente com o diâmetro da mangueira, reforço, classificação de pressão, resistência ao vácuo, cobertura externa, acoplamentos e layout de instalação. Um revestimento adequado pode reduzir paradas não planejadas, melhorar a vida útil da mangueira e tornar o planejamento de substituição mais previsível.

Perguntas frequentes

Qual é o melhor liner para pasta abrasiva?

Não existe um melhor forro universal. A borracha natural resistente à abrasão costuma ser adequada para muitas pastas minerais úmidas, enquanto borracha sintética, poliuretano ou construções revestidas de cerâmica podem ser mais apropriadas para condições específicas de produtos químicos, temperatura, partículas ou desgaste.

Borracha ou cerâmica são melhores para lama de mineração?

A borracha geralmente oferece melhor flexibilidade e absorção de impacto. A mangueira revestida de cerâmica pode fornecer maior resistência ao desgaste em zonas de abrasão severa, mas pode ter limites diferentes de flexão, movimento, peso e instalação. A melhor escolha depende do perfil operacional completo.

O poliuretano é adequado para revestimentos de mangueiras de lama?

O poliuretano pode ser adequado para certas aplicações de partículas finas ou abrasão por deslizamento. O grau exato deve ser verificado quanto aos requisitos de temperatura, exposição química, impacto de partículas, hidrólise e flexibilidade.

Um revestimento de mangueira de lama mais espesso sempre dura mais?

Não necessariamente. Um revestimento mais espesso proporciona maior tolerância ao desgaste, mas reduz o diâmetro interno e pode afetar a velocidade do fluxo, a perda de pressão e o transporte de sólidos. A espessura deve ser selecionada a partir da taxa de desgaste esperada e dos requisitos hidráulicos.

Como o tamanho das partículas afeta a seleção do liner?

Partículas finas geralmente criam abrasão deslizante contínua, enquanto partículas grossas ou angulares podem criar impacto e desgaste de corte. O tamanho das partículas deve, portanto, ser considerado juntamente com a dureza, forma, concentração e velocidade do fluxo.

O mesmo revestimento pode ser usado para serviço de sucção e descarga?

Não automaticamente. O serviço de sucção requer que a mangueira completa resista ao vácuo e ao colapso. O revestimento, o reforço, a construção da mangueira e as condições de entrada da bomba devem ser verificados.

Como posso determinar se o revestimento está se desgastando muito rapidamente?

Rastreie a espessura do revestimento, mudanças de fluxo ou pressão, carga da bomba, vazamento, abaulamento e a localização do desgaste. A comparação dos resultados da inspeção com as condições da lama e o histórico operacional pode ajudar a identificar se o material, a velocidade, o roteiro ou a instalação precisam ser alterados.
